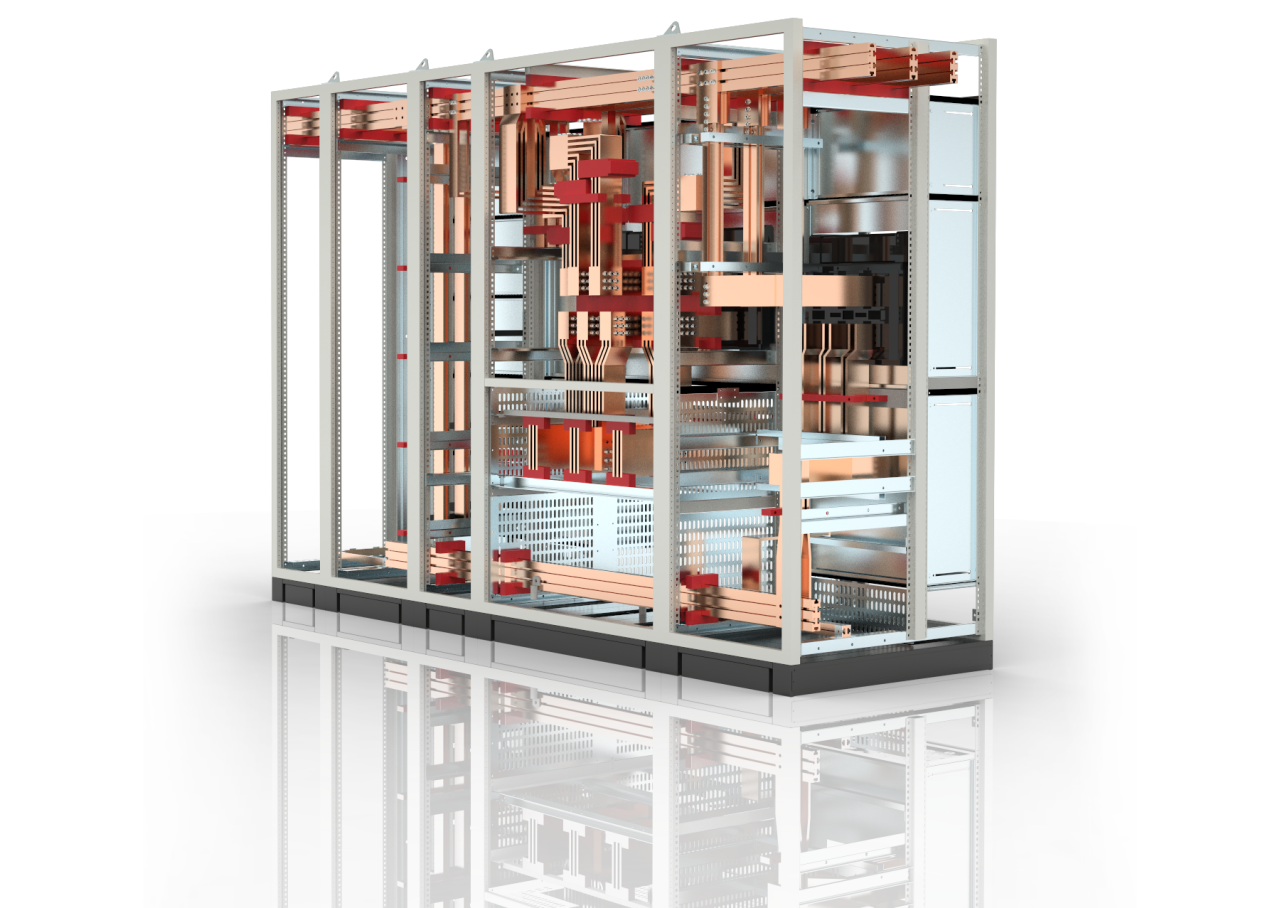

Pano Bara Sistemleri ve Bara Kesiti Hesabı
03-08-2026
16:33
Pano, Koruma & Şalt
Pano Bara Sistemleri ve Bara Kesiti Hesabı
Akıma göre bakır bara kesiti tablosu, ısınma ve kısa devre dayanımı, montaj mesafeleri.
Pano, Koruma & Şalt9 dk okumaGüncelleme: 26 Temmuz 2026
Hızlı Cevap
Bara, pano içinde enerjiyi dağıtan çıplak veya yalıtılmış iletken çubuktur; kablonun yapamadığı işi yapar: yüksek akımı düzenli, ölçülebilir ve sonradan müdahale edilebilir biçimde dağıtmak. İki ana grup vardır: küçük panolarda tarak bara (sigortaları yan yana besleyen tarak biçimli hazır bara) ve büyük panolarda bakır bara sistemleri (dikdörtgen kesitli bakır çubuklar). Bakır bara kesiti; taşınacak akıma, ortam sıcaklığına, montaj biçimine (dik/yatay) ve bara sayısına göre belirlenir — ayrıca kısa devre kuvvetlerine dayanacak şekilde mesnetlenmelidir.
- Bara seçiminde akım kadar kısa devre dayanımı belirleyicidir; mesnet aralığı buna göre hesaplanır.
- Bara kesitini tek başına akım belirlemez: sıcaklık, montaj yönü ve bara sayısı düzeltme gerektirir.
- Bağlantı yüzeyleri temiz ve doğru torkta sıkılmalı — gevşek bara bağlantısı pano yangınının klasik sebebidir.
- Nötr ve toprak baraları fiziksel olarak ayrı tutulur; köprülenmez.
İçindekiler (8 bölüm)
İki farklı bara dünyası
Tarak bara (küçük panolar)
DIN ray üzerindeki sigortaları yan yana besleyen, tarak biçiminde hazır bara.
- Montaj hızı: Tek tek köprü kablosu çekmeye gerek yok
- Düzen: Pano temiz ve okunabilir olur
- Güvenilirlik: Daha az bağlantı = daha az gevşeme riski
- Tipler: 1P, 1P+N, 3P, 3P+N
Dikkat: Tarak baralar marka ve seriye özgüdür; farklı markaların sigortalarıyla uyum sorunu çıkar. Panoda tek marka kullanmanın pratik gerekçelerinden biri budur.
Bakır bara (büyük panolar)
Dikdörtgen kesitli bakır çubuklar; ana dağıtım ve yüksek akımlı panolarda kullanılır.
- Yüksek akım: Yüzlerce ampere kadar
- Isı atma: Geniş yüzey sayesinde aynı kesitte kablodan iyi
- Esneklik: Bara üzerine yeni çıkış eklemek kolay
- Ölçüm: Akım trafosu yerleştirmek pratik
Dikkat: Mesnetleme, yalıtım, tork ve kısa devre dayanımı hesabı gerektirir — mühendislik işidir.
Bakır bara kesit seçimi
Tek bir formül yoktur
Bara kesiti, kablo kesiti gibi basit bir tablodan okunmaz. Üretici tablolarından seçilir ve şu değişkenlere göre düzeltilir:
- Taşınacak sürekli akım — temel girdi
- Ortam sıcaklığı — pano içi sıcaklık dış ortamdan belirgin yüksektir
- Montaj yönü — dik montajda ısı atma daha iyidir; yatayda kapasite düşer
- Bara sayısı ve aralığı — yan yana baralar birbirini ısıtır
- Yüzey işlemi — kalaylı bara temas direncini düşürür ve oksitlenmeyi geciktirir
- Pano havalandırması — kapalı panoda kapasite düşer
Bunların üzerine ayrıca kısa devre dayanımı kontrolü gelir — bu, tamamen ayrı bir hesaptır.
Bara kesiti seçiminde etkenlerHer biri kapasiteyi ayrı ayrı etkiler
| Etken | Kapasiteye etkisi | Ne yapılır |
|---|---|---|
| Ortam / pano içi sıcaklık | Yükseldikçe kapasite düşer | Üreticinin sıcaklık düzeltme tablosu uygulanır |
| Montaj yönü | Dik montaj daha iyi ısı atar | Yatay montajda düzeltme katsayısı |
| Bara sayısı (faz başına) | Yan yana baralar birbirini ısıtır | Aralık artırılır veya kesit büyütülür |
| Yüzey işlemi | Kalaylama temas direncini düşürür | Bağlantı noktalarında kalaylı yüzey tercih edilir |
| Pano havalandırması | Kapalı panoda kapasite düşer | Havalandırma veya fan; ya da kesit büyütme |
| Kısa devre akımı | Kesiti değil mesnet aralığını belirler | Elektrodinamik kuvvet hesabı yapılır |
| Bara boyu | Uzun barada gerilim düşümü artar | Uzun dağıtımlarda kontrol edilir |
| Bara hesabı, kablo hesabından daha fazla değişken içerir ve üretici verilerine dayanmalıdır. Kritik panolarda bu hesap proje müellifi tarafından yapılır. | ||
Kısa devre dayanımı: gözden kaçan hesap
Akım kapasitesi yeterli olabilir, kısa devre dayanımı olmayabilir
Bara seçiminde en sık atlanan kontrol budur. Bir bara sürekli akımı rahatça taşıyabilir; ancak kısa devre anında oluşan elektrodinamik kuvvete dayanamayabilir. Bu kuvvet, akımın karesiyle orantılıdır ve mesnetler arası mesafe arttıkça bara üzerindeki eğilme momenti hızla büyür.
Sonuç: baralar bükülür, birbirine çarpar, mesnetler kırılır ve yalıtım zedelenir — arıza, kesilmesi gereken noktada büyür. Bu yüzden mesnet aralığı, tesisin beklenen kısa devre akımına göre hesaplanır. Kritik panolarda bu hesap proje müellifi tarafından yapılmalı ve pano üreticisi tarafından belgelenmelidir.
Bağlantı: temas direnci her şeydir
Gevşek bara bağlantısı: pano yangınının klasik sebebi
Bara bağlantısı yüzey teması ile çalışır ve temas direnci doğrudan sıkma kuvvetine bağlıdır. Yetersiz sıkma bir kendini besleyen döngü başlatır:
- Temas direnci yüksek kalır
- Bağlantı ısınır
- Isınma oksitlenmeyi hızlandırır
- Oksit direnci daha da artırır
- Daha çok ısınır → 3. adıma dön
Bu döngünün sonu yanmadır. Ayrıca aşırı sıkma da zararlıdır: bakır deforme olur, cıvata gerilir ve zamanla gevşer. Bu yüzden üreticinin belirttiği tork değeri ve tork anahtarı kullanılmalıdır.
Bara bağlantısı yapım kuralları
- Yüzey temizliği: Bağlantı yüzeyleri montaj öncesi temizlenir; oksit tabakası zımparalanır ve temizlenir.
- Tork değeri: Üreticinin belirttiği değere göre, tork anahtarıyla sıkılır. "Elle sıkı hissettim" yeterli değildir.
- Pul kullanımı: Yaylı pul ve düz pul, üreticinin belirttiği düzende kullanılır — gevşemeyi geciktirir.
- Temas yüzeyi: Bağlantıda yeterli temas alanı sağlanmalı; nokta teması ısınma yaratır.
- Farklı metaller: Bakır - alüminyum geçişlerinde bimetal pabuç kullanılır; doğrudan temas galvanik korozyon yaratır.
- Kalaylı yüzey: Mümkünse bağlantı noktalarında kalaylı bara tercih edilir.
- Mesnetleme: Mesnet aralığı kısa devre hesabına göre; mesnetler yalıtkan ve mekanik dayanımlı olmalı.
- Etiketleme: Faz baraları renk kodu veya etiketle işaretlenir (L1-L2-L3).
- Yalıtım mesafeleri: Baralar arası ve baralar ile pano gövdesi arası açıklıklar korunur.
- Periyodik kontrol: Bağlantılar ısıl çevrimle zamanla gevşer; termal kamera kontrolü ve tork tazeleme planlanmalı.
Nötr ve toprak baraları
Ayrı tutulur, köprülenmez
Daire içi ve tesis içi dağıtımda nötr (N) ve koruma iletkeni (PE) fiziksel olarak ayrı baralarda toplanır. Köprülenmeleri iki ciddi soruna yol açar:
- Kaçak akım rölesi kör kalır. Kaçan akım nötr üzerinden geri döner, giren-çıkan dengesi bozulmaz ve röle açmaz — tesisatın tek can güvenliği koruması etkisiz hâle gelir.
- Nötr kopmasında cihaz gövdeleri faz gerilimine taşınabilir.
Panoda iki bara ayrı ayrı bulunur, etiketlenir ve aralarına köprü konmaz. Ayrıca her röle grubunun nötrü ayrı tutulmalıdır: iki farklı 30 mA rölenin çıkışındaki nötrler karışırsa her iki röle de açıklanamaz şekilde atmaya başlar. Bkz. kaçak akım rölesi neden atar.
Tarak bara kullanımı
Tarak bara tipleri ve kullanım alanlarıKüçük ve orta panolarda montaj standardı
| Tip | Besler | Nerede |
|---|---|---|
| 1P (tek kutup) | Tek kutuplu sigortaları aynı fazdan | Konut uç devreleri — en yaygın |
| 1P+N | Faz ve nötrü birlikte | 1P+N sigortalar ve RCBO'lar |
| 3P (üç kutup) | Trifaze sigortaları | Trifaze yükler, motor devreleri |
| 3P+N | Üç faz ve nötrü | Trifaze + nötr gerektiren devreler |
| Faz dağıtımlı (L1-L2-L3 dönüşümlü) | Tek kutuplu sigortaları sırayla farklı fazlardan | Trifaze panoda faz dengesi için |
| Son satır özellikle önemlidir: trifaze bir panoda tek kutuplu devreleri dönüşümlü fazlardan besleyen tarak bara, yük dağılımını otomatik olarak dengeler. Bkz. trifaze ve monofaze farkı. | ||
Tarak bara neden marka bağımlıdır?
Tarak baranın dişleri, sigortaların giriş klemenslerine birebir oturacak şekilde tasarlanır: diş aralığı, diş kalınlığı ve klemens geometrisi markaya ve seriye özgüdür. Farklı marka sigortalarla kullanıldığında dişler tam oturmaz — bu, yetersiz temas ve ısınma demektir.
Bu, panoda tek marka kullanmanın en pratik gerekçelerinden biridir. Diğerleri: aksesuar uyumu (yardımcı kontak, açtırma bobini) ve üreticinin yayımladığı seçicilik tabloları — bu veriler markalar arasında mevcut değildir. Bkz. Siemens şalt ürünleri.
Bakım: baraların sessiz düşmanı
1
Isıl çevrim
Yük altında ısınıp soğuyan bağlantılar her çevrimde biraz gevşer. Bu, yıllar içinde birikir ve fark edilmez — ta ki ısınma belirgin hâle gelene kadar.
2
Oksitlenme
Bakır yüzeyi zamanla oksitlenir; oksit tabakası temas direncini artırır. Nemli ve kirli ortamlarda süreç hızlanır.
3
Toz ve kirlilik
Pano içinde biriken toz, hem yalıtım mesafelerini zayıflatır hem ısı atmayı engeller. Tozlu ortamlarda pano filtreleri kontrol edilmelidir.
Termal kamera: en etkili kontrol yöntemi
Bara ve klemens bağlantılarındaki gevşemeyi tespit etmenin en güvenilir yolu, pano yük altındayken termal kamera ile taramaktır. Gevşek bir bağlantı, çevresindeki benzer bağlantılara göre belirgin şekilde sıcak görünür — ve bu, arıza oluşmadan çok önce fark edilir.
İşletmelerde bu tarama, periyodik kontrolün bir parçası olarak yılda bir yapılmalıdır. Tespit edilen sıcak noktalar, enerji kesilerek temizlenip torkunda yeniden sıkılır. Bu, pano yangınlarını önlemenin en pratik yöntemidir. Prosedür: pano bakım prosedürü.
Sonraki adım
Panonun bütününü kurgulamak için elektrik panosu ve koruma ekipmanları rehberi. Ana koruma seçimi için MCCB ve MCB farkı.
Bakım tarafı için pano etiketleme ve periyodik bakım prosedürü. Topraklama barası ve PE tarafı için topraklama tesisatı.
Malzeme gamı için Siemens şalt ürünleri rehberi ve ray ve baralar kategorimiz. Pano projenizi bize gönderirseniz bara ve aksesuar listesini birlikte çıkarabiliriz.
Bu içerikte geçen ürünler Şahin Elektrik stoğunda
Sıkça Sorulan Sorular
Tarak bara nedir, nerede kullanılır?
Tarak bara (comb busbar), DIN ray üzerindeki otomatik sigortaları yan yana besleyen, tarak biçiminde hazır bir baradır. Sigortaların giriş klemenslerine dişleri oturur ve tek bir besleme noktasından hepsini enerjilendirir. Avantajları: montaj hızı (tek tek köprü kablosu çekmeye gerek kalmaz), düzen (pano temiz ve okunabilir olur) ve güvenilirlik (daha az bağlantı noktası = daha az gevşeme riski). Monofaze (1P), 1P+N ve trifaze (3P, 3P+N) tipleri vardır ve marka/seriye özgüdür — farklı markaların sigortalarıyla uyum sorunu çıkar.
Bakır bara kesiti nasıl hesaplanır?
Bara kesiti tek bir formülle bulunmaz; üretici tablolarından seçilir ve düzeltme katsayıları uygulanır. Belirleyici değişkenler: taşınacak sürekli akım, ortam sıcaklığı (pano içi sıcaklık dış ortamdan yüksektir), montaj yönü (dik montajda ısı atma daha iyidir, yatayda kapasite düşer), bara sayısı ve aralığı (yan yana baralar birbirini ısıtır), yüzey işlemi (kalaylı bara temas direncini düşürür). Ayrıca kısa devre dayanımı ayrı bir kontroldür: arıza anında baralar arasında oluşan elektrodinamik kuvvet, mesnet aralığını belirler.
Bara bağlantısı neden torkla sıkılmalı?
Çünkü bara bağlantısı yüzey teması ile çalışır ve temas direnci doğrudan sıkma kuvvetine bağlıdır. Az sıkılırsa: temas direnci yüksek kalır, bağlantı ısınır, ısınma oksitlenmeyi hızlandırır, oksit direnci daha da artırır — kendini besleyen bir döngü başlar ve sonu yanmadır. Fazla sıkılırsa: bakır deforme olur, cıvata gerilir ve zamanla gevşer. Bu yüzden üreticinin belirttiği tork değeri ve tork anahtarı kullanılır. Ayrıca bağlantı yüzeyleri montaj öncesi temizlenir; oksit tabakası zımparalanır.
Nötr ve toprak barası neden ayrı olmalı?
Daire içi ve tesis içi dağıtımda nötr (N) ve koruma iletkeni (PE) fiziksel olarak ayrı baralarda toplanır. Köprülenmeleri iki ciddi soruna yol açar: (1) Kaçak akım rölesi kör kalır — kaçan akım nötr üzerinden geri döner, denge bozulmaz ve röle açmaz; tesisatın tek can güvenliği koruması etkisiz hâle gelir. (2) Nötr kopmasında cihaz gövdeleri faz gerilimine taşınabilir. Bu yüzden panoda iki bara ayrı ayrı bulunur, farklı renkte etiketlenir ve aralarına köprü konmaz.
Bara mı kablo mu kullanmalıyım?
Akım seviyesi ve dağıtım ihtiyacı karar verir. Kablo; düşük akımlarda, az sayıda çıkışta ve esnek güzergâh gerektiren yerlerde pratiktir. Bara; yüksek akımlarda ve çok sayıda çıkışın olduğu dağıtım panolarında avantajlıdır: aynı kesitte daha iyi ısı atar (geniş yüzey), çıkış eklemek kolaydır (bara üzerine yeni bağlantı yapılır), pano içi düzen ve okunabilirlik artar, ölçüm ekipmanı (akım trafosu) yerleştirmek kolaylaşır. Dezavantajı: ilk maliyet, mesnet ve yalıtım gereksinimi, montaj hassasiyeti.
Bara sistemlerinde en sık yapılan hatalar neler?
Beş hata öne çıkar. (1) Torka uyulmaması — gevşek bağlantı pano yangınının klasik sebebi. (2) Yüzey temizliğinin atlanması — oksit tabakası temas direncini baştan yükseltir. (3) Mesnet aralığının fazla açılması — kısa devrede baralar elektrodinamik kuvvetle birbirine çarpar veya deforme olur. (4) Farklı metallerin doğrudan bağlanması — bakır ile alüminyum arasında bimetal geçiş elemanı kullanılmalıdır. (5) Periyodik kontrolün yapılmaması — bara bağlantıları ısıl çevrimle zamanla gevşer; termal kamera ile kontrol en etkili yöntemdir.
Emin değil misiniz?
Seçimi bize doğrulatın — ücretsiz
Hesabınızı yaptınız ama sorumluluk büyükse, değerleri bize yazın. 1967'den beri sahada olan ekibimiz uygun ürünü ve alternatifini dakikalar içinde teyit eder.
İlgili içerikler
Küme rehberiElektrik Panosu ve Koruma Ekipmanları RehberiİlgiliKaçak Akım Rölesi Nedir? 30 mA ve 300 mA Farkı, Seçim RehberiİlgiliSiemens Şalt Ürünleri Rehberi: Sigorta, Şalter ve Kontaktör SeçimiİlgiliKompakt Şalter (MCCB) ve Otomatik Sigorta (MCB) FarkıİlgiliElektrik Panosu Etiketleme ve Periyodik Bakım ProsedürüİlgiliTopraklama Tesisatı: Ölçüm, Direnç Değerleri ve YönetmelikİlgiliBakır mı Alüminyum Kablo mu? Maliyet ve Performans KarşılaştırmasıİlgiliKaç Amper Kaç Kablo Kesiti? Amper - Kesit Tablosu
ŞE
Şahin Elektrik Teknik EkibiElektrik malzemesi ve aydınlatma · 1967'den beri
Bu içerik, Şirinevler'deki mağazamızda ve saha projelerinde gün içinde yüzlerce malzeme seçimi yapan satış-teknik ekibimiz tarafından hazırlanır; yayına girmeden önce tesisat uygulamasında deneyimli bir ekip üyesi tarafından teknik doğruluk açısından kontrol edilir.
Sorumluluk sınırı: Buradaki bilgiler seçim ve ön değerlendirmeye yardımcı olmak için hazırlanmıştır; proje bazlı bağlayıcı hesap ve uygulama yerine geçmez. Enerji altındaki her işi yetkili elektrikçiye yaptırın.
Kaynaklar ve referans standartlar
- TS EN 61439 serisi — Alçak gerilim anahtarlama ve kumanda düzenleri (pano)
- TS EN 60947-2 — Devre kesiciler
- IEC 60865 — Kısa devre akımlarının elektrodinamik etkileri
- TS HD 60364-5-54 — Topraklama düzenleri ve koruma iletkenleri
- TS EN 13601 — Elektrik amaçlı bakır çubuk ve profiller
