Topraklama Tesisatı: Ölçüm, Direnç Değerleri ve Yönetmelik
03-08-2026
16:34
Pano, Koruma & Şalt
Topraklama Tesisatı: Ölçüm, Direnç Değerleri ve Yönetmelik
TN, TT ve IT sistemleri, kabul edilebilir direnç değerleri, periyodik ölçüm zorunluluğu ve raporlama.
Pano, Koruma & Şalt10 dk okumaGüncelleme: 26 Temmuz 2026
Hızlı Cevap
Topraklama, arıza akımına toprağa doğru güvenli bir yol açan ve koruma cihazlarının çalışabilmesini sağlayan sistemdir. Üç bileşenden oluşur: toprak elektrodu (çubuk, levha, şerit veya temel topraklaması), topraklama iletkeni (elektrottan ana baraya) ve koruma iletkenleri (baradan tüm cihaz gövdelerine). Buna eşpotansiyel bağlantı eklenir: su, gaz, ısıtma boruları ve yapı çeliği aynı potansiyele getirilir. Topraklama ölçülür — gözle kontrol edilemez; direnç değeri ve periyodik ölçüm periyotları Elektrik Tesislerinde Topraklamalar Yönetmeliği'nde tanımlıdır ve işyerlerinde kayıt altına alınması zorunludur.
- Kaçak akım rölesi ve parafudr, topraklama olmadan tam işlev göremez — topraklama koruma zincirinin temelidir.
- Topraklama gözle kontrol edilemez; ölçülür ve sonucu raporlanır.
- İşyerlerinde periyodik ölçüm ve kayıt yasal bir yükümlülüktür; denetimde ilk istenen belgelerdendir.
- Su ve kalorifer borusuna bağlanan "topraklama" bir çözüm değil, tehlike kaynağıdır.
İçindekiler (7 bölüm)
Bu sayfanın kapsamı
Topraklama; direnç sınır değerleri, elektrot tipi ve ölçüm periyotları açısından mevzuatla düzenlenmiş bir konudur. Bu rehber sistemi ve karar noktalarını açıklar; bağlayıcı değerler yürürlükteki Elektrik Tesislerinde Topraklamalar Yönetmeliği ve TS HD 60364 serisindedir. Proje şartnamesi daha sıkı koşullar getirebilir. Ruhsat ve denetime tabi işlerde hesabı ve ölçümü yetkili kişilere yaptırın.
Şahin Elektrik — teknik içerik ekibiTopraklama neden koruma zincirinin temeli?
Üç işlev
- Koruma cihazlarının çalışmasını sağlar. Bir cihazın gövdesine kaçak olduğunda, koruma iletkeni bu akıma toprağa doğru düşük dirençli bir yol açar; akım akar ve kaçak akım rölesi devreyi keser. Toprak yoksa akım ancak bir insan dokunduğunda akar — arıza, kaza anına kadar gizli kalır.
- Gerilim yükselmelerini boşaltır. Yıldırım ve aşırı gerilim darbeleri toprağa yönlendirilir. Parafudrun çalışabilmesi tamamen buna bağlıdır.
- Potansiyel farkını sınırlar. Eşpotansiyel bağlantı ile iletken yapı elemanları arasında tehlikeli gerilim farkı oluşması önlenir.
Sistemin bileşenleri
Topraklama sistemi bileşenleriHer biri ayrı bir görev üstlenir
| Bileşen | Görevi | Tipik uygulama |
|---|---|---|
| Toprak elektrodu | Toprakla elektriksel teması kurar | Çubuk elektrot, levha, şerit veya temel topraklaması (en etkili yöntem) |
| Topraklama iletkeni | Elektrottan ana topraklama barasına bağlantı | Bakır iletken veya galvaniz şerit; kesit yönetmelikle belirlenir |
| Ana topraklama barası | Tüm koruma iletkenlerinin toplandığı nokta | Panoda, nötr barasından fiziksel olarak ayrı |
| Koruma iletkeni (PE) | Cihaz gövdelerini baraya bağlar | Yeşil-sarı; kesit faz kesitine bağlı: topraklama kablosu kesiti |
| Ana eşpotansiyel bağlantı | Yapı elemanlarını aynı potansiyele getirir | Su, gaz, kalorifer boruları, yapı çeliği, varsa paratoner tesisatı |
| Ek (yerel) eşpotansiyel bağlantı | Islak hacimde yerel potansiyel eşitleme | Metal küvet, duş teknesi, gider, borular, havalandırma kanalı |
| Bağlantı klemensleri | Ölçüm ve ayırma imkânı sağlar | Ölçüm klemensi, sökülebilir bağlantı noktası |
Temel topraklaması: en etkili ve en ucuz yöntem
Yeni yapılarda en etkili topraklama yöntemi temel topraklamasıdır: binanın temel betonu dökülmeden önce, temel donatısına bağlı veya beton içine gömülü bir iletken şerit/çubuk sistemi yerleştirilir. Avantajları büyüktür — toprakla temas yüzeyi çok geniştir, mevsimsel nem değişimlerinden daha az etkilenir, korozyona karşı beton tarafından korunur ve bina ömrü boyunca dayanır.
Kritik nokta: bu iş temel aşamasında yapılır. Bina tamamlandıktan sonra temel topraklaması eklenemez; sonradan çubuk elektrot çakmak gerekir ve bu, hem daha az etkili hem daha maliyetlidir. Yeni yapı planlıyorsanız bu konuyu kaba inşaat başlamadan gündeme getirin.
Ölçüm: gözle kontrol edilemez
Topraklamanın çalıştığını yalnızca ölçüm gösterir
Topraklama, normal işletmede üzerinden akım geçmeyen bir sistemdir. Bu yüzden bozuk olduğu fark edilmez: iletken kopmuş, klemens gevşemiş veya elektrot korozyona uğramış olabilir — tesisat sorunsuz çalışmaya devam eder ve hiçbir belirti vermez.
Arıza ancak korumanın gerektiği anda ortaya çıkar. Bu yüzden topraklama sistemi kurulduktan sonra ölçülür, sonucu raporlanır ve belirli periyotlarla yeniden ölçülür. Bu, tercih değil yükümlülüktür.
Ölçüm yöntemleri ve raporlamaYetkili kişi tarafından yapılır
| Konu | Açıklama |
|---|---|
| Cihaz | Topraklama direnci ölçüm cihazı (earth tester). Multimetre ile topraklama direnci ölçülmez. |
| Üç uçlu (düşen potansiyel) yöntemi | Ölçülecek elektroda ek olarak iki yardımcı elektrot toprağa çakılır; belirli mesafelerde ölçüm alınır. En yaygın ve güvenilir yöntem. |

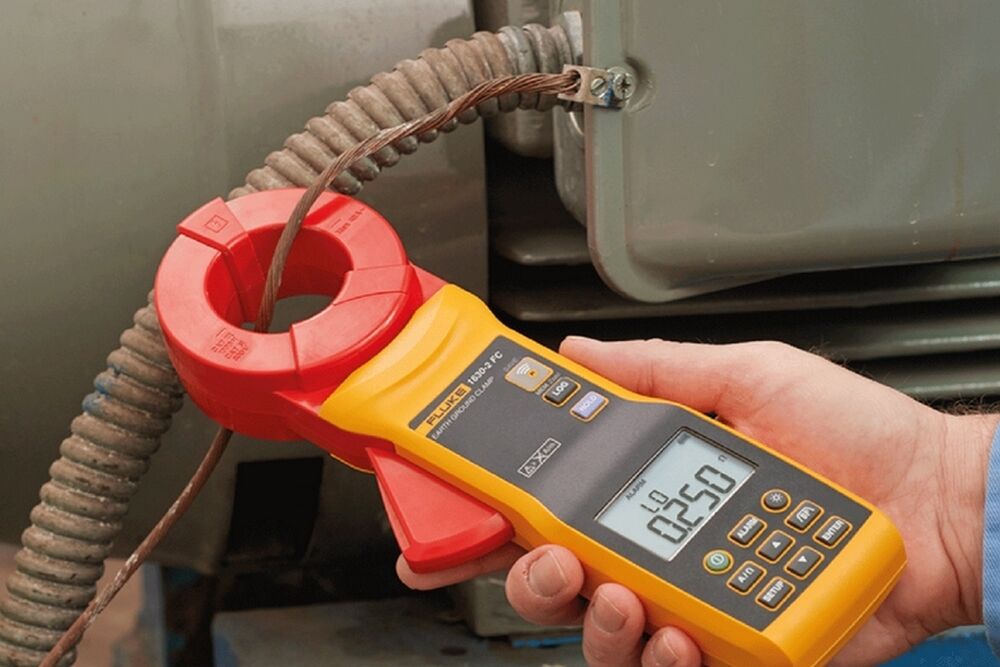

| Kelepçeli (clamp) ölçüm | Çok elektrotlu sistemlerde pratiktir; yardımcı elektrot gerektirmez. Ancak her koşulda uygun değildir ve tek elektrotlu sistemlerde yanıltıcı olabilir. |
| Ölçüm zamanı | Toprak direnci mevsimsel neme göre değişir; kurak dönemde yapılan ölçüm en kötü durumu gösterir ve daha güvenilirdir. |
| Rapor içeriği | Ölçüm tarihi, kullanılan yöntem, cihaz bilgisi ve kalibrasyon durumu, ölçülen değerler, toprak/hava koşulları, değerlendirme ve varsa uygunsuzluklar. |
| Süreklilik kontrolü | Direnç ölçümünün yanında, koruma iletkenlerinin sürekliliği de kontrol edilir — bara ile priz toprak kontağı arasında kopukluk olmamalı. |
| Saklama | Raporlar saklanır; işyerlerinde denetim ve iş kazası dosyalarında ilk istenen belgelerdendir. |
Periyodik ölçüm bir yükümlülüktür
Periyotlar tesis türüne göre Elektrik Tesislerinde Topraklamalar Yönetmeliği'nin ekinde tanımlıdır — elektrik üretim/iletim/dağıtım tesisleri, sanayi tesisleri ve iş merkezleri ile taşınabilir işletme elemanları için farklı süreler öngörülür.
Buna ek olarak 6331 sayılı İSG Kanunu ve İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında işyerlerinde periyodik kontrol yükümlülüğü vardır; ilgili standartta süre belirtilmemişse genel kabul yılda bir kontroldür.
Bağlayıcı periyot için yönetmeliğin güncel ekine bakılmalıdır. Sonuçların kayıt altına alınması ve saklanması zorunludur. Bkz. iş yerlerinde elektrik güvenliği.
Yapılmaması gerekenler
Su, gaz veya kalorifer borusuna toprak bağlamak
Eski binalarda sık karşılaşılan bu uygulama, çözüm değil tehlike kaynağıdır:
- Borular plastik olabilir. Bugünün tesisatlarında boru hattının bir yerinde plastik parça bulunabilir; toprak yolu sessizce kesilir ve bunu kimse fark etmez.
- Tadilat toprak yolunu keser. Boru değişimi, vana takılması veya sayaç değişimi sürekliliği bozabilir.
- Komşuya kaçak taşır. Sizin cihazınızdaki bir arıza, başka bir dairenin banyosunda tehlike yaratabilir.
- Gaz borusuna bağlamak ayrıca patlama riski açısından kabul edilemez.
Koruma iletkeni usulüne uygun kurulmuş bir topraklama tesisatına bağlanır. Borular ve yapı çeliği ise ayrı bir işlev olan eşpotansiyel bağlantıya dâhil edilir — bu, onları toprak elektrodu olarak kullanmak değil, aynı potansiyele getirmektir.
Topraklamada yapılmaması gerekenler
- Su, gaz veya kalorifer borusunu toprak elektrodu olarak kullanmak
- Nötr ile toprağı panoda köprülemek — kaçak akım rölesini kör eder
- Koruma iletkenini prizden prize zincirleme geçirmek — bir kopmada sonraki tüm noktalar korumasız kalır
- Toprak hattı olmayan yere topraklı priz takmak — kullanıcı korunduğunu sanır
- Yeşil-sarı iletkeni başka amaçla kullanmak — rezerve bir renktir
- Ölçüm yapmadan "tamam" demek — topraklama gözle doğrulanamaz
- Farklı metalleri doğrudan bağlamak — galvanik korozyon; bimetal geçiş kullanılır
- Elektrot bağlantısını erişilemez yere gömmek — ölçüm ve kontrol için erişilebilir olmalı
- Periyodik ölçümü atlamak — korozyon ve gevşeme zamanla direnci yükseltir
Mevcut yapıda topraklama yoksa
- Durumu tespit ettirin
Panoda ayrı bir toprak barası var mı? Prizlerde toprak bağlı mı? Bir priz test cihazı ile hızlı bir tarama yapabilirsiniz, ancak kesin tespit yetkili kişinin ölçümüyle yapılır.
- Önce kaçak akım rölesi ekleyin
Topraklama olmasa bile röle, doğrudan temas durumunda koruma sağlar. Bu, en yüksek güvenlik kazancını en düşük maliyetle veren adımdır ve genelde tek gün sürer. Bkz. kaçak akım rölesi.
- Topraklama tesisatını kurdurun
Elektrot (mevcut yapıda genelde çubuk elektrot), topraklama iletkeni ve ana bara. Bina ortak alanında yapılacaksa yönetim kararı gerekebilir.
- Koruma iletkenlerini çekin
Panodan tüm devrelere yeşil-sarı iletken. Bu, en kapsamlı adımdır ve genelde tadilatla birlikte yapılır. Kademeli olarak da ilerlenebilir: önce ıslak hacimler ve yüksek riskli noktalar.
- Eşpotansiyel bağlantıyı yapın
Özellikle banyoda: metal küvet, duş teknesi, gider, su ve ısıtma boruları yerel baraya bağlanır. Bu, düşük maliyetli ama yüksek etkili bir adımdır.
- Ölçtürün ve raporlayın
Kurulum tamamlandığında topraklama direnci ölçülür, süreklilik kontrol edilir ve sonuç raporlanır. Bu rapor saklanmalıdır.
Kademeli yaklaşım mümkündür
Tüm tesisatı bir defada yenilemek her zaman mümkün olmaz. Öncelik sırası şudur: (1) panoya kaçak akım rölesi, (2) topraklama tesisatı ve ana bara, (3) ıslak hacimlere koruma iletkeni ve eşpotansiyel bağlantı, (4) yüksek güçlü cihaz hatları, (5) genel priz ve aydınlatma devreleri.
Bu sıralama, bütçeyi zamana yayarken riski en hızlı düşüren yoldur. Değerlendirme: tesisat ne zaman yenilenmeli.
Yıldırımdan korunma ile ilişkisi
- Ayrı sistemler, ortak topraklama
- Yıldırımdan korunma tesisatı (paratoner) ile elektrik tesisatı topraklaması farklı işlevlere sahiptir; ancak modern uygulamada ortak topraklama sistemi ve eşpotansiyel bağlantı ile birleştirilirler.
- Neden birleştirilir?
- Ayrı bırakıldıklarında, yıldırım anında iki sistem arasında yüksek potansiyel farkı oluşur ve bu fark, aralarındaki her şeyin üzerinden atlar — kablolar, cihazlar, insanlar. Birleştirme bu farkı ortadan kaldırır.
- Parafudr bağlantısı
- Parafudrun topraklama barasına giden iletkeni mümkün olduğunca kısa olmalıdır (pratik hedef 50 cm). Uzun bağlantı, darbe anında ek gerilim düşümü yaratır ve korumanın etkinliğini düşürür.
- Standart
- Yıldırımdan korunma sistemleri TS EN 62305 serisine göre tasarlanır; risk değerlendirmesi ile koruma seviyesi belirlenir.
- Periyodik kontrol
- Yıldırımdan korunma tesisatı da periyodik kontrole tabidir ve sonuçları kayda geçirilir.
Sonraki adım
Koruma iletkeni kesiti için topraklama kablosu kesiti ve renk kodları. Priz tarafındaki işlevi için topraklı - topraksız priz farkı.
Koruma cihazları için kaçak akım rölesi ve parafudr. Pano kurgusu için elektrik panosu rehberi.
Mevzuat ve işveren yükümlülükleri için elektrik tesisat mevzuatı ve iş yerlerinde elektrik güvenliği. Tesisat değerlendirmesi için tesisat ne zaman yenilenmeli.
Bu içerikte geçen ürünler Şahin Elektrik stoğunda
Sıkça Sorulan Sorular
Topraklama ne işe yarar?
Üç işlevi vardır. (1) Koruma cihazlarının çalışmasını sağlar: Bir cihazın gövdesine kaçak olduğunda, koruma iletkeni bu akıma toprağa doğru düşük dirençli bir yol açar; akım akar ve kaçak akım rölesi (veya sigorta) devreyi keser. Toprak yoksa akım ancak bir insan dokunduğunda akar. (2) Gerilim yükselmelerini boşaltır: Yıldırım ve aşırı gerilim darbeleri toprağa yönlendirilir — parafudrun çalışabilmesi buna bağlıdır. (3) Potansiyel farkını sınırlar: Eşpotansiyel bağlantı ile iletken yapı elemanları arasında tehlikeli gerilim farkı oluşması önlenir.
Topraklama direnci kaç ohm olmalı?
Tek bir evrensel değer yoktur — tesis türüne, topraklama sistemine (TN, TT, IT) ve koruma cihazının açma karakteristiğine bağlıdır. Belirleyici koşul, arıza durumunda koruma cihazının belirlenen sürede açmasını sağlayacak kadar düşük bir direnç elde etmektir. Bağlayıcı sınır değerler ve hesap yöntemi Elektrik Tesislerinde Topraklamalar Yönetmeliği ile TS HD 60364-4-41'de tanımlıdır; proje şartnamesi daha sıkı bir değer isteyebilir. Bu yüzden "kaç ohm olmalı" sorusunun cevabı ölçümle değil, önce hesapla belirlenir.
Topraklama nasıl ölçülür?
Uygun bir topraklama direnci ölçüm cihazı (earth tester) ile, yetkili kişi tarafından yapılır. Yaygın yöntem üç uçlu (düşen potansiyel) yöntemidir: ölçülecek elektroda ek olarak iki yardımcı elektrot toprağa çakılır ve belirli mesafelerde ölçüm alınır. Alternatif olarak kelepçeli (clamp) ölçüm yapılabilir; bu yöntem çok elektrotlu sistemlerde pratiktir ama her koşulda uygun değildir. Ölçüm sonucu bir rapora işlenir: tarih, yöntem, cihaz bilgisi, ölçülen değerler, toprak koşulları ve değerlendirme. Gözle kontrol topraklamayı doğrulamaz.
Topraklama ne sıklıkla ölçülmeli?
Periyotlar tesis türüne göre Elektrik Tesislerinde Topraklamalar Yönetmeliği'nin ekinde tanımlıdır; elektrik üretim-iletim-dağıtım tesisleri, sanayi tesisleri ve iş merkezleri ile taşınabilir işletme elemanları için farklı süreler öngörülür. Ayrıca 6331 sayılı İSG Kanunu ve İş Ekipmanları Yönetmeliği kapsamında işyerlerinde periyodik kontrol yükümlülüğü vardır; ilgili standartta süre belirtilmemişse genel kabul yılda bir kontroldür. Bağlayıcı periyot için yönetmeliğin güncel ekine bakılmalıdır. Sonuçların kayıt altına alınması ve saklanması zorunludur.
Toprağı su veya kalorifer borusuna bağlayabilir miyim?
Hayır — bu, çözüm değil tehlike kaynağıdır. Üç sebeple: (1) Bugünün tesisatlarında borular plastik olabilir veya bir noktada plastik parça bulunabilir; toprak yolu sessizce kesilir ve bunu kimse fark etmez. (2) Tesisatta yapılan bir tadilat (boru değişimi, vana takılması) toprak sürekliliğini bozabilir. (3) Bu bağlantı, komşu dairelere kaçak taşıyabilir — sizin cihazınızdaki bir arıza, başkasının banyosunda tehlike yaratabilir. Koruma iletkeni, usulüne uygun kurulmuş bir topraklama tesisatına bağlanır. Boru ve yapı çeliği ise ayrı bir işlev olan eşpotansiyel bağlantıya dâhil edilir.
Eşpotansiyel bağlantı nedir?
Binadaki iletken yapı elemanlarını aynı potansiyele getirerek, aralarında tehlikeli gerilim farkı oluşmasını önleyen bağlantıdır. Koruma iletkeninden farklıdır: koruma iletkeni arıza akımına yol açar, eşpotansiyel bağlantı ise potansiyel farkını sıfırlar. İki seviyesi vardır: Ana eşpotansiyel bağlantı (bina girişinde; ana topraklama barası ile su ve gaz borusu, kalorifer tesisatı, yapı çeliği, varsa yıldırımdan korunma tesisatı arasında) ve ek/yerel eşpotansiyel bağlantı (ıslak hacimlerde; metal küvet, duş teknesi, gider, su ve ısıtma boruları, havalandırma kanalı). Banyoda bu bağlantı, koruma iletkeni kadar önemlidir.
Topraklamam yoksa kaçak akım rölesi işe yarar mı?
Kısmen. Kaçak akım rölesi, doğrudan temas durumunda (kişi faza dokunursa) toprak olmasa bile koruma sağlar — akım kişinin üzerinden toprağa gittiği anda dengeyi bozar ve röle açar. Ancak dolaylı temas senaryosunda (cihaz gövdesine kaçak) toprak iletkeni yoksa kaçak akım kimse dokunmadıkça akmaz; gövde sessizce gerilim altında bekler ve röle açmaz. Yani toprak, arızanın insan devreye girmeden tespit edilmesini sağlar. Tam koruma için ikisi de gerekir. Yine de topraklama yoksa ilk adım röle eklemektir — hiçbir şey yapmamaktan çok daha iyidir.
Emin değil misiniz?
Seçimi bize doğrulatın — ücretsiz
Hesabınızı yaptınız ama sorumluluk büyükse, değerleri bize yazın. 1967'den beri sahada olan ekibimiz uygun ürünü ve alternatifini dakikalar içinde teyit eder.
İlgili içerikler
Küme rehberiElektrik Panosu ve Koruma Ekipmanları RehberiİlgiliKaçak Akım Rölesi Nedir? 30 mA ve 300 mA Farkı, Seçim RehberiİlgiliElektrik Tesisat Mevzuatı: Uygulayıcılar İçin Özet RehberİlgiliTopraklama Kablosu Kesiti ve Renk KodlarıİlgiliTopraklı Priz ve Topraksız Priz Farkı: Hangisi Nerede Kullanılır?İlgiliParafudr (Aşırı Gerilim Koruma) Nedir? Sınıf 1, 2, 3 Farkıİlgiliİş Yerlerinde Elektrik Güvenliği ve İSG YükümlülükleriİlgiliElektrik Tesisatı Ne Zaman Yenilenmeli? 10 Kritik İşaret
ŞE
Şahin Elektrik Teknik EkibiElektrik malzemesi ve aydınlatma · 1967'den beri
Bu içerik, Şirinevler'deki mağazamızda ve saha projelerinde gün içinde yüzlerce malzeme seçimi yapan satış-teknik ekibimiz tarafından hazırlanır; yayına girmeden önce tesisat uygulamasında deneyimli bir ekip üyesi tarafından teknik doğruluk açısından kontrol edilir.
Sorumluluk sınırı: Buradaki bilgiler seçim ve ön değerlendirmeye yardımcı olmak için hazırlanmıştır; proje bazlı bağlayıcı hesap ve uygulama yerine geçmez. Enerji altındaki her işi yetkili elektrikçiye yaptırın.
Kaynaklar ve referans standartlar
- Elektrik Tesislerinde Topraklamalar Yönetmeliği
- TS HD 60364-4-41 — Elektrik çarpmasına karşı koruma
- TS HD 60364-5-54 — Topraklama düzenleri ve koruma iletkenleri
- TS HD 60364-6 — Tesisatın doğrulanması ve periyodik muayenesi
- TS EN 62305 serisi — Yıldırımdan korunma
- 6331 sayılı İSG Kanunu · İş Ekipmanları Yönetmeliği
