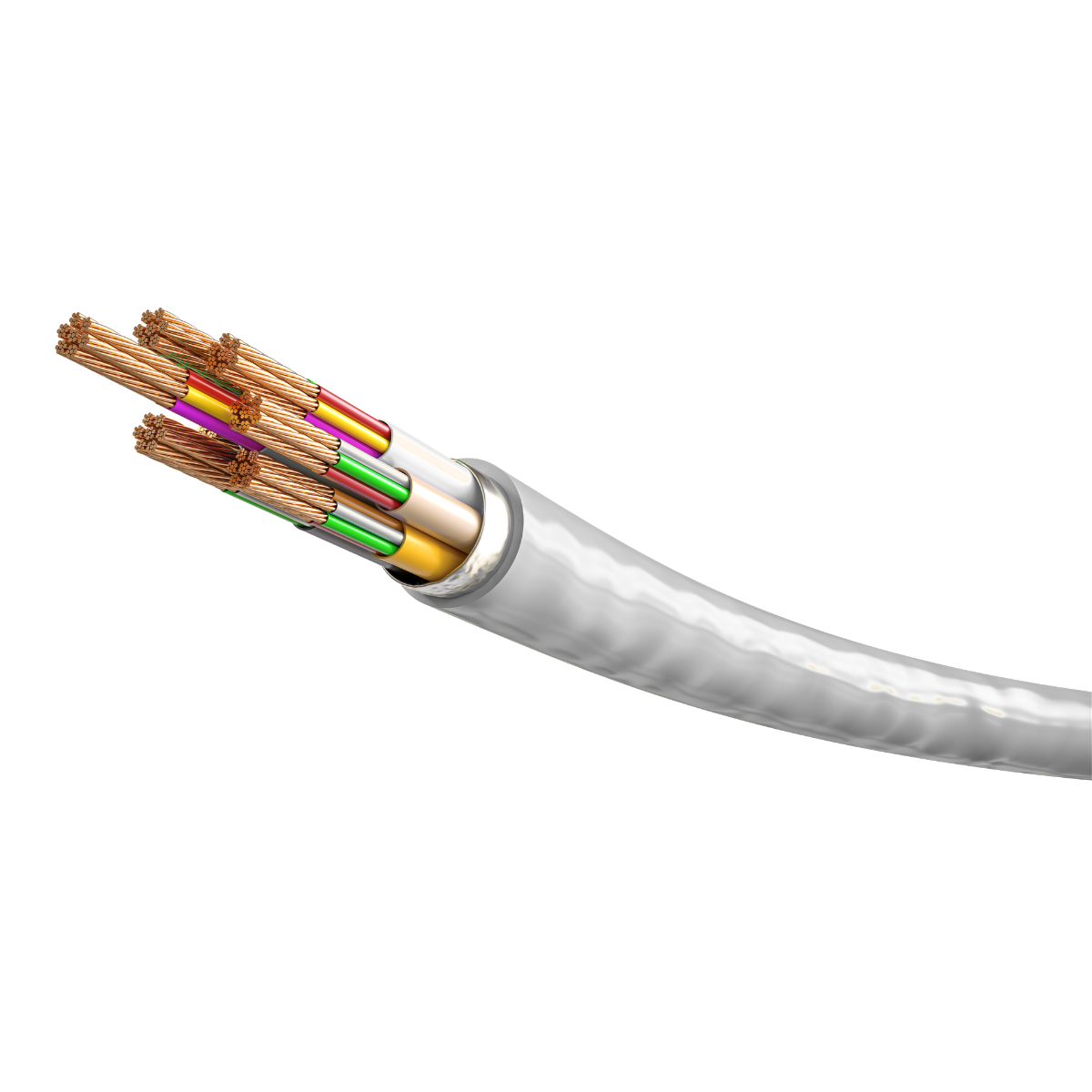

Kaç Amper Kaç Kablo Kesiti? Amper - Kesit Tablosu
1,5 mm²'den 240 mm²'ye kadar kablo kesitlerinin amper taşıma kapasitesi. Monofaze ve trifaze için ayrı tablolar.
Veri tablosuKablo & Tesisat7 dk okumaGüncelleme: 26 Temmuz 2026
Hızlı Cevap
Kaç amper kaç kesit sorusunun tek bir cevabı yoktur; cevap döşeme yöntemine bağlıdır. Aynı 2,5 mm² bakır kablo, ısı yalıtımlı duvarda boru içinde 17,5 A, duvar üstü boruda 23 A, açıkta kelepçeli çekimde 27 A taşır. Pratik konut eşleşmeleri: 1,5 mm² → 10 A, 2,5 mm² → 16 A, 4 mm² → 20-25 A, 6 mm² → 32 A, 10 mm² → 40-50 A, 16 mm² → 63 A. Bu değerler 30 °C ortam ve tek devre içindir; sıcak veya kalabalık güzergâhta düzeltme katsayısı uygulanır ve kapasite yarıya kadar düşebilir.
- Tablo değeri ham veridir. Gerçek kapasite = tablo × sıcaklık katsayısı × gruplandırma katsayısı.
- Uzun hatlarda amper tablosu yetmez; gerilim düşümü ayrıca kontrol edilir ve genelde belirleyici olan odur.
- Alüminyum iletken, aynı akım için bakıra göre bir-iki kademe büyük kesit ister.
- Sigorta, kablonun düzeltilmiş kapasitesini aşmayacak şekilde seçilir.
İçindekiler (7 bölüm)
Önce döşeme yöntemini belirleyin
Bir kablonun kaç amper taşıyacağını belirleyen şey kesitin yanı sıra ısıyı ne kadar iyi atabildiğidir. Bu yüzden tabloya girmeden önce kablonun nasıl döşendiğini bilmek gerekir.
Bakır iletken — ana tablo
Bakır iletken akım taşıma kapasitesi (A)PVC yalıtımlı · 30 °C ortam · tek devre · TS HD 60364-5-52 referansı
| Kesit | 2 yüklü iletken (monofaze) | 3 yüklü iletken (trifaze) | Tipik sigorta | ||||
|---|---|---|---|---|---|---|---|
| A1 | B2 | C | A1 | B2 | C | ||
| 1,5 mm² | 13,0 | 16,5 | 19,5 | 11,5 | 15,0 | 17,5 | 10 A |
| 2,5 mm² | 17,5 | 23,0 | 27,0 | 16,0 | 20,0 | 24,0 | 16 A |
| 4 mm² | 23,0 | 30,0 | 36,0 | 21,0 | 27,0 | 32,0 | 20–25 A |
| 6 mm² | 29,0 | 38,0 | 46,0 | 27,0 | 34,0 | 41,0 | 32 A |
| 10 mm² | 39,0 | 52,0 | 63,0 | 36,0 | 46,0 | 57,0 | 40–50 A |
| 16 mm² | 52,0 | 69,0 | 85,0 | 48,0 | 62,0 | 76,0 | 63 A |
| 25 mm² | 68,0 | 90,0 | 112,0 | 62,0 | 80,0 | 96,0 | 80 A |
| 35 mm² | 83,0 | 111,0 | 138,0 | 77,0 | 99,0 | 119,0 | 100 A |
| 50 mm² | 99,0 | 133,0 | 168,0 | 92,0 | 118,0 | 144,0 | 125 A |
| 70 mm² | 125,0 | 168,0 | 213,0 | 116,0 | 149,0 | 184,0 | 160 A |
| 95 mm² | 150,0 | 201,0 | 258,0 | 139,0 | 179,0 | 223,0 | 200 A |
| 120 mm² | 172,0 | 232,0 | 299,0 | 160,0 | 206,0 | 259,0 | 225 A |
| 150 mm² | 196,0 | 258,0 | 344,0 | 182,0 | 225,0 | 299,0 | 250 A |
| 185 mm² | 223,0 | 294,0 | 392,0 | 207,0 | 255,0 | 341,0 | 315 A |
| 240 mm² | 261,0 | 344,0 | 461,0 | 242,0 | 297,0 | 403,0 | 400 A |
| Trifaze (3 yüklü iletken) sütunları, aynı kablo içinde üç iletkenin birlikte ısı üretmesi nedeniyle daha düşüktür. Sigorta kolonu, düzeltme uygulanmamış B2 değerine göre tipik eşleşmedir. | |||||||
Alüminyum iletken
Alüminyum iletken akım taşıma kapasitesi (A)PVC yalıtımlı · 30 °C · tek devre · yaklaşık değerler
| Kesit | B2 (2 yüklü) | C (2 yüklü) | Eşdeğer bakır kesit |
|---|---|---|---|
| 16 mm² | ≈ 54 | ≈ 66 | 10 mm² |
| 25 mm² | ≈ 70 | ≈ 87 | 16 mm² |
| 35 mm² | ≈ 86 | ≈ 108 | 25 mm² |
| 50 mm² | ≈ 104 | ≈ 131 | 35 mm² |
| 70 mm² | ≈ 131 | ≈ 166 | 50 mm² |
| 95 mm² | ≈ 157 | ≈ 201 | 70 mm² |
| 120 mm² | ≈ 181 | ≈ 233 | 95 mm² |
| 150 mm² | ≈ 201 | ≈ 268 | 120 mm² |
| Değerler yaklaşıktır ve karşılaştırma amaçlıdır; bağlayıcı sayılar standardın alüminyum tablolarından alınmalıdır. Alüminyum bağlantılarda bimetal pabuç kullanımı ve periyodik sıkma kontrolü zorunludur. | |||
Düzeltme katsayıları — tabloyu gerçeğe çevirmek
Gerçek taşıma kapasitesi
Iz = Itablo × Ksıcaklık × Kgruplandırma
Izkablonun bu koşullarda gerçekten taşıyabileceği akım
KuralDevre akımı ≤ Sigorta anma akımı ≤ Iz
Sıcaklık ve gruplandırma katsayılarıPVC yalıtımlı kablolar için
| Ortam sıcaklığı | Katsayı | Nerede karşılaşılır | Devre sayısı (aynı boru/kanal) | Katsayı |
|---|---|---|---|---|
| 25 °C | 1,03 | Serin bodrum | 1 devre | 1,00 |
| 30 °C | 1,00 | Normal iç mekân (referans) | 2 devre | 0,80 |
| 35 °C | 0,94 | Yazın ısınan iç mekân | 3 devre | 0,70 |
| 40 °C | 0,87 | Güneşe bakan cephe, mutfak arkası | 4 devre | 0,65 |
| 45 °C | 0,79 | Kazan dairesi civarı | 5 devre | 0,60 |
| 50 °C | 0,71 | Çatı arası, tesisat şaftı | 6 ve üzeri | 0,57 |
| 55 °C | 0,61 | Fırın/kazan yakını | 9 ve üzeri | 0,50 |
Örnek: 2,5 mm² · B2 · 23 A tablo değeri. Çatı arası 50 °C (0,71) ve aynı boruda 3 devre (0,70) → 23 × 0,71 × 0,70 = 11,4 A. Bu devre 16 A sigortayla korunamaz; kesit 4 mm²'ye (30 × 0,71 × 0,70 = 14,9 A) hatta 6 mm²'ye (38 × 0,497 = 18,9 A) çıkarılmalıdır.
İki katsayı birlikte çarpılır
Sahada sık yapılan hata, katsayılardan yalnızca birini uygulamaktır. Sıcaklık ve gruplandırma birbirinden bağımsız etkilerdir ve çarpılarak uygulanır. Yukarıdaki örnekte tek başına sıcaklık %29, tek başına gruplandırma %30 kayıp verirken, ikisi birlikte %50'ye yakın kayıp yaratıyor.
Güç - akım dönüşümü
Akım karşılığı güç değerlericos φ = 0,9 varsayımıyla
| Sigorta / akım | Monofaze 230 V | Trifaze 400 V | Tipik yük |
|---|---|---|---|
| 10 A | ≈ 2,1 kW | ≈ 6,2 kW | Aydınlatma devresi |
| 16 A | ≈ 3,3 kW | ≈ 10,0 kW | Priz devresi |
| 20 A | ≈ 4,1 kW | ≈ 12,5 kW | Klima, kombi |
| 25 A | ≈ 5,2 kW | ≈ 15,6 kW | Şofben, termosifon |
| 32 A | ≈ 6,6 kW | ≈ 20,0 kW | Elektrikli ocak, EV şarj |
| 40 A | ≈ 8,3 kW | ≈ 24,9 kW | Daire giriş |
| 50 A | ≈ 10,4 kW | ≈ 31,2 kW | Büyük daire, küçük işyeri |
| 63 A | ≈ 13,0 kW | ≈ 39,3 kW | Ana şalter, işyeri girişi |
| 100 A | ≈ 20,7 kW | ≈ 62,4 kW | Bina kolonu, atölye |
| Formüller: monofaze P = U × I × cos φ · trifaze P = √3 × U × I × cos φ. Rezistanslı yüklerde cos φ = 1 alınır ve değerler yaklaşık %11 yükselir. | |||
Trifazenin sessiz avantajı
Tabloda dikkat çeken şey trifaze kolonu: aynı 32 A ile monofazede 6,6 kW, trifazede 20 kW taşınır. Bu, büyük yüklerde çok daha küçük kesitle aynı gücü taşımak demektir. Elektrikli ocak, endüstriyel fırın, büyük klima ve atölye tezgâhlarında trifaze bağlantı hem kablo maliyetini hem gerilim düşümünü belirgin şekilde azaltır. Ayrıntı: trifaze ve monofaze farkı.
Amper tablosu ne zaman yeterli olmaz?
Bu sayfadaki tablolar ısınma sınırını verir. Ancak kesit kararı yalnızca ısınmaya bakılarak verilemez:
Gerilim düşümü
25-30 metreyi geçen hatlarda belirleyici olan kontrol budur. Amper açısından yeterli bir kesit, uzun hatta hat sonunda kabul edilemez gerilim kaybı yaratabilir. Hesap: kablo kesiti hesaplama aracı.
Kısa devre dayanımı
Arıza akımı, koruma cihazı açana kadar iletkende zarar oluşmamalıdır. Büyük kesitli kolon hatlarında ve yüksek kısa devre akımının bulunduğu noktalarda ayrıca kontrol edilir; proje mühendisliği konusudur.
Yönetmelik alt sınırları
Hesap küçük çıksa bile aydınlatmada 1,5 mm², priz devrelerinde 2,5 mm² bakırın altına inilmez. Bu, hesaptan bağımsız bir alt sınırdır.
Gelecekteki yük artışı
Sıva altındaki kablo değiştirilemez. Bugünün yüküne göre sınırda seçilen bir kesit, 5 yıl sonra klima veya EV şarj eklendiğinde tesisatı kilitler. Bir kademe pay bırakmak en kârlı fazladan harcamadır.
Sonraki adım
Kendi değerlerinizle hesap yapmak için kablo kesiti hesaplama aracını kullanın — hem amper hem gerilim düşümü kontrolünü birlikte yapar. Kablo tipini seçmek için NYA, NYAF, NYM, NYY farkları ve elektrik kablosu rehberi içeriklerimize bakın.
Koruma tarafı için sigorta amper seçimi ve B, C, D eğrileri. Metraj ve fiyat için kesit listenizi bize gönderebilirsiniz.
Bu içerikte geçen ürünler Şahin Elektrik stoğunda
Sıkça Sorulan Sorular
2,5 mm² kablo kaç amper taşır?
Döşeme yöntemine göre değişir. PVC yalıtımlı bakır, 2 yüklü iletken, 30 °C ortam için referans değerler: A1 (ısı yalıtımlı duvarda boru içi) 17,5 A, B2 (duvar üstü boru veya kanal içi) 23 A, C (duvara kelepçeli, açıkta) 27 A. Konutta en yaygın kurulum B2'ye yakındır ve 2,5 mm² kablo 16 A otomatik sigorta ile korunur. Güzergâh sıcaksa veya aynı boruda birkaç devre varsa bu değerler düşer.
6 mm² kablo kaç amper, kaç kW taşır?
PVC yalıtımlı bakır 6 mm² için referans değerler: A1'de 29 A, B2'de 38 A, C'de 46 A. Monofaze 230 V'ta 32 A'lık bir devre yaklaşık 7,3 kW'a karşılık gelir — bu yüzden elektrikli ocak ve 7,4 kW'lık EV şarj ünitesi için 6 mm² tipik seçimdir. Trifaze 400 V'ta aynı 32 A yaklaşık 22 kW demektir; bu yüzden trifaze bağlantıda aynı güç için çok daha küçük kesit yeterli olur.
Kaç amperlik sigortaya hangi kesit gerekir?
Doğru soru tersinden kurulur: kesit seçilir, sigorta ona göre belirlenir. Yaygın eşleşmeler (bakır, B2, 30 °C, tek devre): 10 A → 1,5 mm², 16 A → 2,5 mm², 20-25 A → 4 mm², 32 A → 6 mm², 40-50 A → 10 mm², 63 A → 16 mm², 80 A → 25 mm². Sigortayı büyütüp kabloyu olduğu gibi bırakmak, koruma zincirini kırar: kablo ısınır ama sigorta açmaz. Ayrıntı: sigorta amper seçimi.
Alüminyum kabloda amper değerleri ne olur?
Alüminyumun iletkenliği bakırın yaklaşık %61'i kadardır; akım taşıma kapasitesi de buna paralel olarak düşer. Pratik yaklaşım, aynı akım için bir ya da iki standart kademe büyük kesit seçmektir: bakır 16 mm²'nin karşılığı genelde alüminyum 25 mm² olur. Alüminyum, büyük kesitli ve uzun sabit hatlarda ekonomiktir; konut iç tesisatında tercih edilmez. Karşılaştırma: bakır mı alüminyum mu.
Çatı arasından geçen kabloda ne değişir?
Sıcaklık düzeltme katsayısı devreye girer. PVC yalıtımlı kabloda 50 °C ortam için katsayı yaklaşık 0,71'dir. Yani B2'de 23 A taşıyan 2,5 mm² kablo, 50 °C'lik bir çatı arasında ≈ 16,3 A taşır. Aynı güzergâhta 3 devre birlikte çekiliyorsa gruplandırma katsayısı (≈ 0,70) da eklenir ve kapasite ≈ 11,4 A'ya iner. Bu, 16 A sigortayla korunan bir devre için yetersizdir; kesit büyütülmelidir.
Bu tablolar yönetmelikte bağlayıcı mı?
Tablolar TS HD 60364-5-52 standardından türetilmiş referans değerlerdir ve mühendislik pratiğinde yaygın kullanılır. Ancak projeye esas alınacak sayılar, standardın yürürlükteki kendi tablolarından, ilgili döşeme yöntemi ve iletken sayısı sütunu seçilerek, düzeltme katsayıları uygulanarak alınır. Proje şartnamesi daha muhafazakâr değerler isteyebilir; o durumda şartname geçerlidir. Bu sayfa hızlı karar ve malzeme planlaması için hazırlanmıştır.
