Vavien Nedir? Bağlantı Şeması ve Kurulum Adımları
İki noktadan kontrol için vavien bağlantısı: kablo şeması, adım adım kurulum ve sık yapılan bağlantı hataları.
Anahtar & Priz8 dk okumaGüncelleme: 26 Temmuz 2026
Hızlı Cevap
Vavien, bir lambayı iki farklı noktadan açıp kapatmaya yarayan anahtardır. Merdiven başı-sonu, yatak odası kapısı-yatak başı ve iki girişli salonlarda kullanılır. Kurulum için 2 adet vavien anahtar ve iki anahtar arasına 2 iletken (bağlantı/gidiş-dönüş telleri) gerekir. Bağlantı mantığı: faz birinci vavienin ortak (L) terminaline girer, iki değişken kontağı (1 ve 2) ikinci vavienin aynı kontaklarına bağlanır, ikinci vavienin ortak terminalinden lambaya gidilir. Nötr doğrudan lambaya bağlanır ve hiçbir anahtardan geçmez.
- Anahtar daima fazı keser. Nötr kesilirse lamba sönse bile armatürde faz kalır — ölümcül tuzak.
- Vavien anahtarında 3 klemens vardır: ortak (L) ve iki değişken kontak (1, 2).
- İki anahtar arasındaki 2 iletken "gidiş-dönüş" telleridir; hangisinin 1, hangisinin 2 olduğu önemli değildir.
- Üç ve daha fazla noktadan kumanda gerekiyorsa araya komütatör girer.
İçindekiler (4 bölüm)
Önce güvenlik
Elektrik tesisatına müdahale, enerji altında yapıldığında hayati tehlike taşır ve mevzuata göre yetkili kişilerce yapılması gerekir. Bu rehber işin mantığını anlatır; kendiniz uygulayacaksanız sigortayı indirin, faz kalemi veya multimetre ile enerjinin gerçekten kesildiğini doğrulayın (aynı odadaki iki nokta farklı devrelerde olabilir) ve yalıtımlı (VDE) tornavida kullanın.
Vavien nasıl çalışır?
Adi anahtar devreyi ya kapatır ya açar — tek yol vardır. Vavien ise iki yol arasında seçim yapar: ortak terminaldeki faz, anahtarın konumuna göre ya 1 numaralı kontağa ya 2 numaralı kontağa gider. İki vavien karşılıklı bağlandığında devre ancak her iki anahtar aynı yolu seçtiğinde tamamlanır — bu yüzden her iki noktadan da açma ve kapama yapılabilir.
Adım adım bağlantı
- Enerjiyi kesin ve doğrulayın
İlgili devrenin sigortasını indirin. Faz kalemi veya multimetre ile enerjinin gerçekten kesildiğini doğrulayın — aynı odadaki iki nokta farklı devrelerde olabilir. Yöntem: faz - nötr testi.
- Vavien anahtarın klemenslerini tanıyın
Vavien anahtarda üç klemens vardır: ortak (L veya ok işareti) ve iki değişken kontak (1 ve 2). Adi anahtarda iki klemens bulunur — görünüşleri benzer olduğu için satın alırken klemens sayısını kontrol edin. Emin olamazsanız süreklilik ölçümü ile tespit edin: ortak terminal, anahtarın her iki konumunda diğer terminallerden biriyle süreklilik gösterir.
- Fazı birinci anahtarın ortak terminaline bağlayın
Buattan gelen faz iletkeni birinci vavienin ortak (L) klemensine bağlanır. Bu devrenin girişidir. Faz yanlışlıkla değişken kontağa bağlanırsa anahtarlardan yalnızca biri çalışır.
- İki anahtar arasına bağlantı tellerini çekin
Birinci vavienin 1 numaralı kontağı ikinci vavienin 1 numaralı kontağına; 2 numaralı kontağı ikincinin 2 numaralı kontağına bağlanır. Hangi telin 1 hangisinin 2 olduğu önemli değildir — önemli olan her iki uçta aynı kontaklara gitmesidir. Çapraz bağlanırsa anahtarlar birbirini kilitler.
- İkinci anahtardan lambaya gidin
İkinci vavienin ortak (L) klemensinden lambaya giden iletken çekilir. Lambanın diğer ucu nötre bağlanır. Nötr hiçbir anahtardan geçmez — bu kural pazarlık konusu değildir.
- Klemensleri sıkın, mekanizmaları yerleştirin
Tüm klemens vidalarını sonuna kadar sıkın; gevşek klemens ısınır ve zamanla arıza çıkarır. Çok telli iletken (NYAF) kullanıyorsanız yüksük takın. Fazla kabloyu kasaya sıkıştırmayın — buatta bırakın; kasa dolu olduğunda mekanizma yerine oturmaz ve yalıtım zedelenir.
- Enerjiyi verin ve iki noktadan test edin
Sigortayı kaldırın. Her iki anahtarın da lambayı bağımsız olarak açıp kapatabildiğini kontrol edin: 1. anahtarla açın, 2. anahtarla kapatın; sonra tersini yapın. Dört kombinasyonun da doğru çalışması gerekir.
Arıza tablosu
Vavien çalışmıyor — belirti ve nedenEnerjiyi kesip kontrol edin
| Belirti | Olası neden | Çözüm |
|---|---|---|
| Yalnızca bir anahtar çalışıyor | Faz, ortak (L) terminale değil değişken kontağa bağlanmış | Fazı ortak terminale taşıyın |
| Anahtarlar birbirini kilitliyor | Bağlantı telleri çapraz bağlanmış (1 → 2) | Telleri aynı numaralı kontaklara alın |
| Lamba hiç yanmıyor | Anahtarlardan biri adi anahtar; veya klemens gevşek; veya lamba/nötr bağlantısı yok | Klemens sayısını ve tüm bağlantıları kontrol edin |
| Lamba sürekli yanıyor | Bağlantı tellerinden biri köprülenmiş veya kısa devre | Tel güzergâhını kontrol edin |
| Klemens ısınıyor / kararmış | Vida yarım sıkılmış; çok telli iletken yüksüksüz bağlanmış | Enerjiyi kesin, yüksük takıp yeniden sıkın |
| LED armatür kapalıyken yanıp sönüyor | Işıklı anahtar sızıntı akımı geçiriyor | Işıksız model kullanın veya bypass modülü ekleyin |
Nötrü asla anahtarlamayın
Anahtar mutlaka faz iletkenini kesmelidir. Nötr kesilirse lamba sönse bile armatür duyunda faz kalır; ampul değiştiren kişi çarpılır. Türkiye'de ampul değiştirmek için enerji kesme alışkanlığı yaygın olmadığından bu hata gerçek kazalara yol açar. Bir tesisatta bundan şüpheleniyorsanız, lamba sönükken duy içinde faz olup olmadığını ölçerek kontrol ettirin.
Nerede vavien kullanılır?

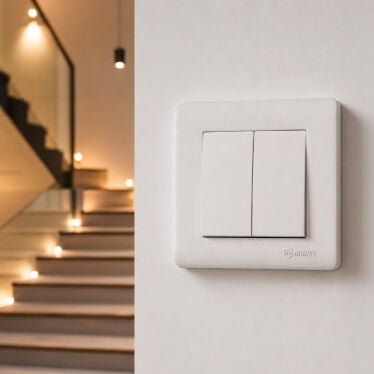

Vavien, iki noktadan kumandanın gerçekten fark yarattığı yerlerde işe yarar: merdiven başı ve sonu (yukarı çıkarken yakıp yukarıda söndürmek), yatak odası kapısı ve yatak başı (yatağa girdikten sonra kalkmamak), iki girişli salon ve koridorlar, garaj kapısı ve iç kapı. Tesisat aşamasında planlanması gerekir — sonradan eklemek duvar açmak demektir. Yeni tesisatta bu noktaları baştan belirlemek, en düşük maliyetli konfor yatırımıdır. Planlama: oda bazlı anahtar-priz hesabı.
Sonraki adım
Üç ve daha fazla noktadan kumanda için komütatör anahtar bağlantısı. Anahtar tipleri ve seçim için anahtar ve priz seçim rehberi.
Renk kodları için kablo renk kodları, ölçüm için faz - nötr testi. Montaj tipi kararı için sıva altı - sıva üstü.
Akıllı ev çözümüyle iki noktadan kumanda için akıllı anahtar ve nötr hattı. Ürün için anahtar çeşitleri kategorimize bakabilirsiniz.
Bu içerikte geçen ürünler Şahin Elektrik stoğunda
Sıkça Sorulan Sorular
Vavien anahtar bağlantısı için kaç tel gerekir?
İki vavien anahtar arasına 2 iletken gerekir (bağlantı / gidiş-dönüş telleri). Bunlara ek olarak birinci anahtara faz girer ve ikinci anahtardan lambaya bir iletken çıkar. Yani birinci anahtar kasasında toplam 3 iletken bulunur (1 faz girişi + 2 bağlantı teli) — bu yüzden pratikte sık sık "üç telli bağlantı" denir. Nötr iletkeni hiçbir anahtardan geçmez, doğrudan lambaya bağlanır.
Vavien anahtarın hangi klemensi ortak?
Vavien anahtarda üç klemens vardır ve ortak (common) terminal genellikle L harfi veya ok işareti ile gösterilir; diğer iki klemens 1 ve 2 olarak numaralanır. Ortak terminal, anahtar hareket ettiğinde 1 ve 2 arasında yer değiştiren kontaktır. Marka ve seriye göre işaretleme değişebilir; emin olamadığınızda mekanizmanın arkasındaki şemaya bakın veya süreklilik ölçümü ile tespit edin: ortak terminal, anahtarın her iki konumunda diğer iki terminalden biriyle süreklilik gösterir.
Vavien çalışmıyor, sebebi ne olabilir?
Dört yaygın sebep. (1) Bağlantı telleri çapraz bağlanmış: birinci anahtarın 1'i ikincinin 2'sine gitmiş — bu durumda anahtarlar birbirini kilitler, bazı kombinasyonlarda lamba hiç yanmaz. (2) Faz ortak terminale değil değişken kontağa bağlanmış: anahtarlardan yalnızca biri çalışır. (3) Anahtarlardan biri vavien değil adi anahtar: görünüşleri benzer, klemens sayısı farklıdır (adi anahtarda 2, vavienda 3). (4) Klemens gevşek: temassızlık. Enerjiyi kesip klemensleri ve tel yönlerini kontrol edin.
Vavien yerine akıllı anahtar kullanabilir miyim?
Kullanılabilir ama iki noktayı senkronize etmek farklı bir mantık gerektirir. Kablosuz akıllı sistemlerde tipik çözüm: bir noktaya akıllı anahtar (yükü kontrol eden), diğer noktaya pilli kablosuz buton (yalnızca komut gönderen) konur — ikisi uygulamada eşleştirilir. Avantajı, ikinci nokta için duvara kablo çekmek gerekmemesidir. Ancak akıllı anahtarların çoğu nötr hattına ihtiyaç duyar ve eski tesisatlarda anahtar kasasına nötr çekilmemiş olabilir. Satın almadan önce kasadaki iletken sayısını kontrol edin: akıllı anahtar ve nötr hattı sorunu.
Üç noktadan kumanda etmek istiyorum, ne yapmalıyım?
Uçlarda iki vavien, ortadaki her noktada komütatör kullanılır. Komütatör, iki bağlantı telini kendi içinde yer değiştiren dört klemensli bir anahtardır; kaç nokta gerekiyorsa o kadar komütatör araya eklenir. Uzun apartman koridorları, üç katlı merdiven boşlukları ve çok girişli salonlarda tipik çözüm budur. Bağlantı şeması ve adımlar: komütatör anahtar bağlantısı.
Vavien bağlantısını kendim yapabilir miyim?
Bu, enerji altında çalışma gerektiren bir tesisat işidir ve mevzuata göre yetkili kişilerce yapılması gerekir. Anahtar kasasını açmak, klemense dokunmak ve iletken çekmek elektrikçi işidir. Bu rehber, işin nasıl yapıldığını anlamanız, yapılan işi kontrol etmeniz ve elektrikçinize doğru soruları sormanız için hazırlanmıştır. Kendiniz müdahale ediyorsanız en azından: sigortayı indirin, enerjinin kesildiğini ölçerek doğrulayın, yalıtımlı (VDE) tornavida kullanın ve nötrü asla anahtarlamayın.
